导语

在安防、应急指挥中心项目中，视频来源涉及本地IPC摄像头、NDI/SRT直播推流、WebRTC视频会议、第三方平台流等多种类型。传统解码上墙方案存在设备数量多、布线复杂、画面调度固定等问题，且需单独部署存储NVR，小型指挥机房空间受限。

本文以某单位安防指挥中心项目为例，介绍H6112N 16路解码合码器一体化方案，实现多源视频解码、大屏拼接、本地录像存储统一部署。

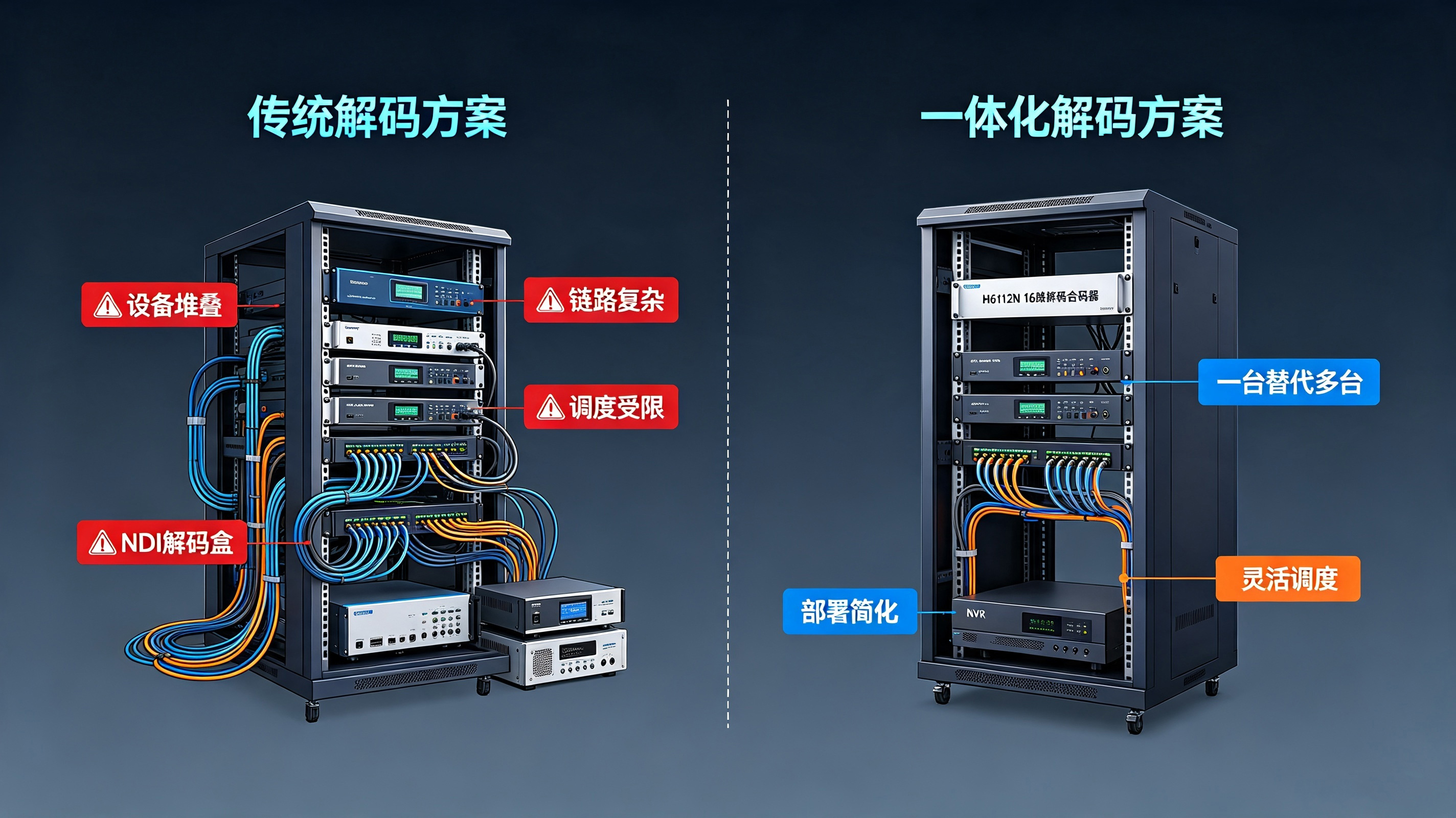

一、传统解码上墙方案三大核心痛点

1. 多协议多设备，部署运维成本高

项目中IPC、RTMP、NDI、SRT、WebRTC各类视频协议无法互通，每类流媒体需单独采购专用解码设备。机房设备数量多，布线链路复杂，后期维护与故障排查工作量大。

2. 大屏画面调度能力受限，依赖外置拼接器

画面上墙需搭配独立拼接处理器，开窗、分割、拼接模式固定，窗口拖拽与画面尺寸自定义受限；多屏异显需求难以实现，指挥监看灵活性不足。

3. 解码、存储两套独立系统，机房空间占用大

视频解码上墙设备与录像存储NVR完全分离，两套硬件独立部署。设备数量多，机柜空间占用大，预算有限的小型监控、指挥中心部署困难。

二、项目整体建设方案

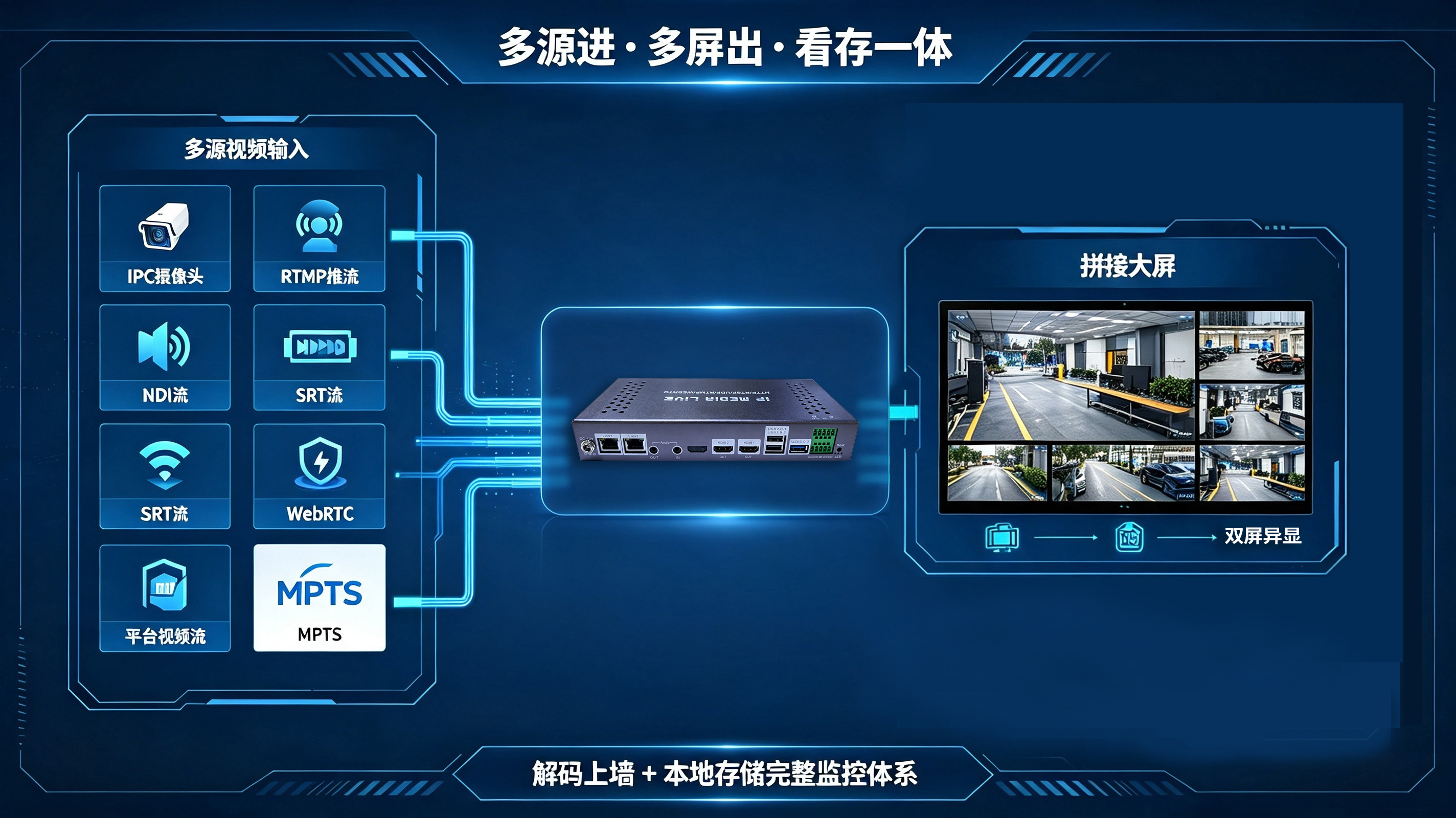

某单位新建安防指挥中心，核心诉求为多路异构视频统一上墙、画面灵活开窗调度、配套本地视频存储，搭建轻量化完整监控体系。项目采用H6112N 16路解码合码器与配套NVR组合架构：

1.前端多源视频统一接入解码合码器，兼容RTSP、RTMP、UDP、NDI、RTP、WebRTC等网络流；

2.设备多路硬解码后通过双HDMI输出至大屏，支持分割、开窗、拼接、轮巡上墙等多种画面调度模式；

3.配套网络硬盘录像机架构完成16路视频同步录像，实现“上墙查看+本地存储”一体化闭环。

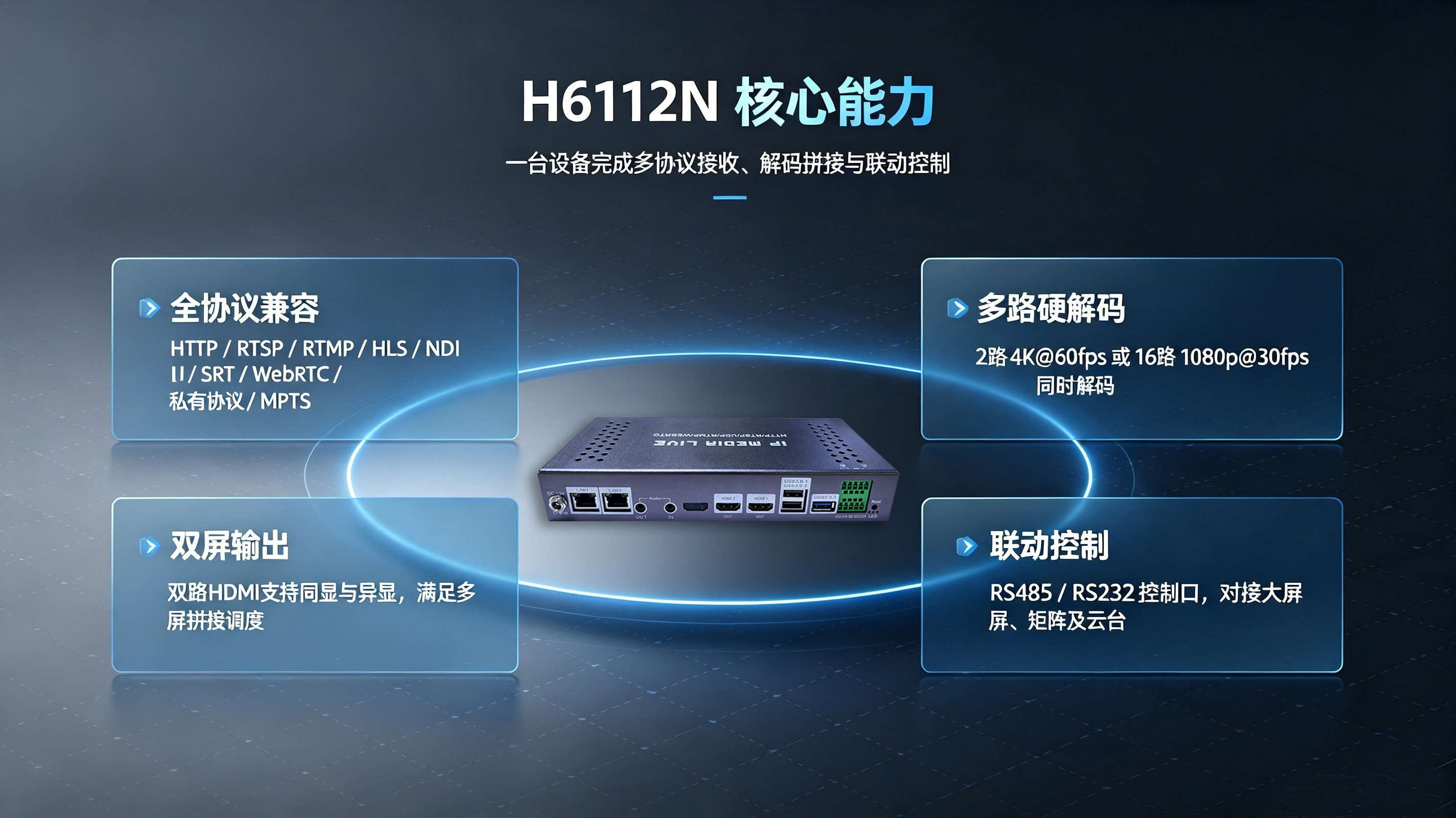

三、核心设备：H6112N 16路解码合码器核心优势

1. 全协议兼容，一台替代多台专用解码设备

支持http、https、rtsp、rtmp、hls、flv、udp、NDI、WEBRTC、SNLP、srt、私有协议、MPTS等主流流媒体协议。无需单独采购RTMP转码器、NDI解码盒、SRT接收机，简化系统架构，减少设备采购与布线成本。

2. 多路硬解码，双HDMI支持同显与异显

解码能力适配不同项目监看需求：

2路4K@60fps同步解码输出

4路4K@30fps同步解码输出

8路1080p@60fps同步解码输出

16路1080p@30fps同步解码输出

双HDMI输出接口，支持两块屏幕同显（画面一致）或异显（独立开窗），内置分割、拼接、轮巡上墙等画面调度功能，适配指挥大厅多区域分屏监看场景。

3. 硬件稳定可控，支持大屏系统联动

处理器：ARM Cortex-A55八核1.6GHz，搭配4GB内存，支持7×24小时不间断解码

控制接口：RS485/RS232，可直接对接大屏、视频矩阵、摄像机云台

可联动整套显示系统，统一控制画面切换、云台转动，减少中控外设。

四、配套NVR架构，构建完整“看存一体”监控系统

与解码合码器同方案配套网络硬盘录像机，补齐视频存储能力：

1.最大支持16路IPC同步接入、实时录像、历史回放；

2.8个SATA硬盘位，单盘最高支持4TB，满足长期录像存储；

五、方案落地三大核心价值成效

1. 系统简化，统一多类视频协议

单台设备兼容主流流媒体信号源，减少多设备堆叠，机房布线与后期运维难度降低，有效控制项目综合成本。

2. 画面自由调度，指挥监看更高效

支持分割、开窗、拼接、轮巡上墙等多种画面调度模式，16路视频画面灵活排布；双屏异显可同时展示监控画面、GIS地图、视频会议等不同内容，满足指挥中心多维度监看需求。

3. 看存一体化闭环，适配中小型指挥中心

解码上墙设备与配套NVR组合，一套方案同时解决实时监看与录像留存，无需两套独立硬件，节省机柜空间，适用于政务、园区、医院、小型应急指挥等项目部署。

如需了解指挥中心、安防大屏上墙、广电多画面监看项目的完整产品参数与系统拓扑图，可在公众号后台回复【解码方案】获取。
